Mit Flowtec zum richtigen Durchfluss

Auf die Einstellung kommt es an



Eine Absperrklappe ist eine Drehkörperarmatur, die zur Steuerung eines flüssigen oder gasförmigen Materialflusses durch eine Leitung dient. Der Durchfluss wird mittels einer Scheibe eingestellt, deren Stellung im Strömungsquerschnitt vertikal variiert werden kann. Bei vollständig geöffneter Klappe ist die Scheibe parallel zur Strömungsrichtung ausgerichtet.



Absperrklappen beanspruchen nur wenig Platz innerhalb einer Rohrleitung. Sie eignen sich sowohl zum Absperren als auch zum Drosseln eines Materialflusses durch eine Rohrleitung, weisen jedoch auch im vollständig geöffneten Zustand einen gewissen Strömungswiderstand auf.

signet

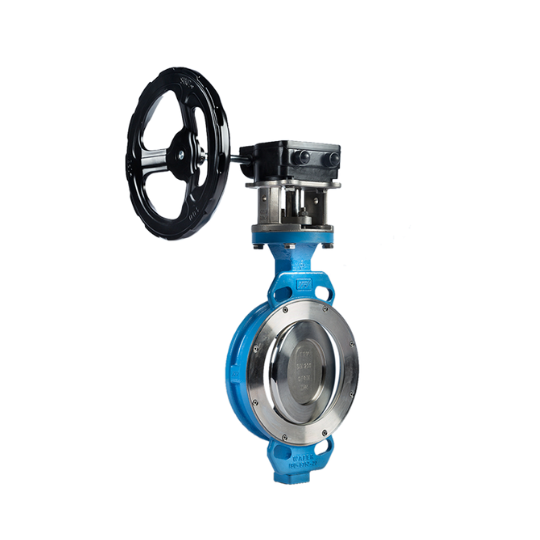

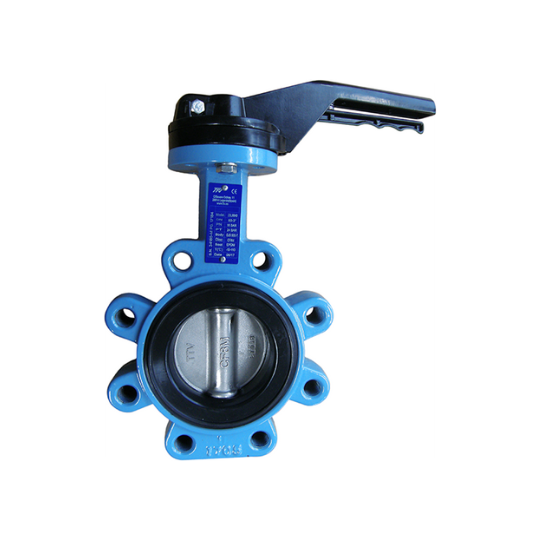

Die Drehung der Klappenscheibe erfolgt in Rohr- oder Schlauchleitungen mit kleineren Innendurchmessern durch einen von Hand zu betätigenden Hebel, entweder mit Rasterscheibe oder stufenlos. Bei größeren Nennweiten kann die Betätigung durch pneumatische, elektrische oder hydraulische Antriebe automatisch erfolgen.

Selbst Klappen können exzentrisch sein

Je nach Konstruktion unterscheidet man Absperrklappen mit

zentrisch gelagerter Scheibe, die der Standardausführung entspricht;

exzentrisch gelagerter Scheibe, bei der der Drehpunkt hinter der Scheibe liegt;

doppelt exzentrisch gelagerter Scheibe, bei der der Drehpunkt versetzt hinter der Scheibe und versetzt zum Mittelpunkt der Scheibe liegt;



dreifach exzentrisch gelagerter Scheibe, die wie die doppelexzentrische Version gebaut ist, jedoch über exzentrische Dichtflächen verfügt und

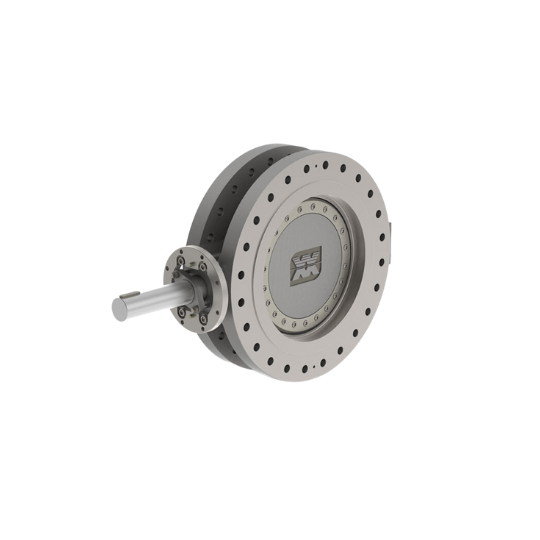

vierfach exzentrisch gelagerte Scheiben für extreme Anforderungen an Dichtheit und große Temperaturbereiche.

Nicht nur Dichter dichten, Absperrklappen können das auch!

Angepasst an Anforderung und Einsatzbedingungen kommen unterschiedliche Dichtungsmaterialien zum Einsatz, und zwar Elastomere und/oder Polymere wie etwa PTFE bei weich dichtenden Absperrklappen oder Metalle bei metallisch dichtenden Absperrklappen.

Weichdichtende Absperrklappen weisen zwar geringe Empfindlichkeiten gegenüber Verschmutzungen auf, jedoch können bereits kleine Undichtigkeiten zu nennenswerten Leckagen führen.

Einige metallisch dichtende Absperrklappen gewährleisten sogar hohe Dichtheit bei Medien wie Helium oder Wasserstoff.

Bei diesen Einsatzgebieten klappt das Absperren ganz bestimmt!

Absperrklappen sind in verschiedenen Bauweisen erhältlich, wodurch sie sich für die unterschiedlichsten Branchen eignen und sich jahrelang bestens bewährt haben.

Haben wir Ihr Interesse geweckt?
Wir erzählen Ihnen gern mehr!

Sei es nun eine klassische Anwendung oder ein Sonderfall, wir haben die passende Lösung! Unsere erfahrenen Kolleginnen und Kollegen beraten Sie gerne und unterstützen Sie dabei, die richtige Wahl zu treffen.
